海德門精機股份有限公司 Hidraman Co.,Ltd.
DNL = Druckschalter
Taiwan-Patentnummer: M558457
Patentnummer für Festlandchina: 7382676
Maximaler Druck: 600 bar (8571 PSI)
Reproduzierbarkeit: ± 1 %
Kontaktbelastung: 250 VAC (AC) 3A (Ampere) 30 VDC (DC) 4A (Ampere)
Schaltfrequenz: 60 Mal pro Minute
Schutzart: IP 65 DIN40050
Verwendetes Öl: mineralisch, verschleißfest.
Viskositätsbereich: 10–400 cST (59–1854 SSU)
Betriebstemperatur: -15–70 °C (–5–158 °F).
Sauberkeit: Innerhalb der NAS-Stufe 12
Installations- und Vertriebsanweisungen und Vorsichtsmaßnahmen
1.Verwenden Sie eine Spannung von 220–24 VAC/VDC
2. Laststrom < 600 Ma
Normalerweise offener Stromkreis:
Das Steuerkabel wird an die Pins 1 und 3 angeschlossen:
Wenn der Druck den eingestellten Druck nicht erreicht -> erlischt die NO-Anzeigeleuchte.
Wenn der Druck den eingestellten Druck erreicht -> leuchtet die NO-Anzeigelampe auf.
Normalerweise geschlossener Regelkreis:
Das Steuerkabel wird an die Pins 1 und 2 angeschlossen:
Wenn der Druck den eingestellten Druck nicht erreicht -> leuchtet die NC-Anzeigelampe auf.
Wenn der Druck den eingestellten Druck erreicht -> erlischt die NC-Kontrollleuchte.
DNL = PRESSURE SWITCH
Patent NO:Taiwan M558457
Patent NO :China:7382676
Max.Overpressure: 600 BAR ( 8571 PSI )
Repetition-Accuracy: ± 1%
Contaction Load: 250 VAC 3A / 30 VDC 4A
Change Over Frequency: 60 Operations / min
Protection : IP 65 DIN40050
Fluid Type : Mineral , Anti-Wear
Viscosity : 10-400 cST ( 59-1854 SSU)
Operating Temperature : -15-70OC ( -5-158 OF )
Contamination Level : Under NAS Class12

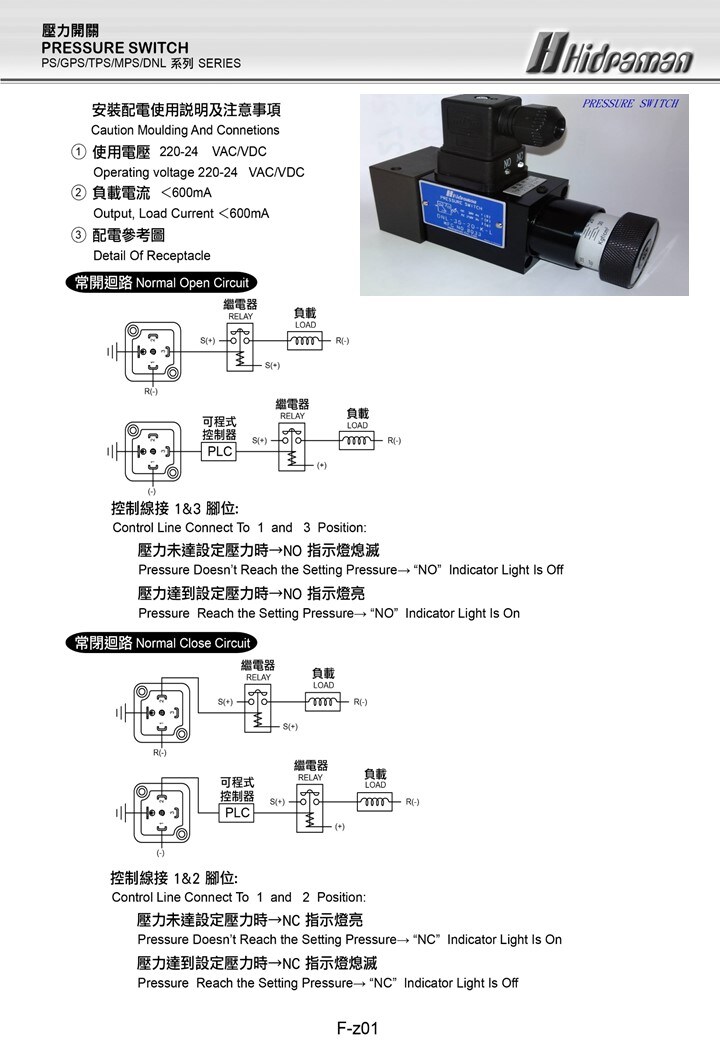

l Caution Moulding And Connetions
1.Operating voltage 220-24 VAC / VDC
2.Output,Load Current < 600Ma
lNormal Open Circuit
Control Line Connect To 1 and 3 Position:
Pressure Doesn't Reach the Setting Pressure ->”NO”Indicator Light Is Off.
Pressure Reach the Setting Pressure ->”NO”Indicator Light Is On.
lNormal Close Circuit
Control Line Connect To 1 and 2 Position:
Pressure Doesn't Reach the Setting Pressure ->”NC”Indicator Light Is On.
Pressure Reach the Setting Pressure ->”NC”Indicator Light Is Off.
